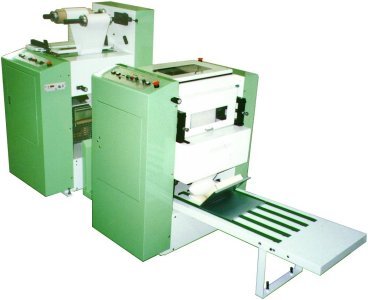

パッチアプリケーターとパッチカッター DC-9537
本機はインテグラルラベル，メンバーズカード，ウインドーステッカー等を、簡単な操作で製造するオフライン加工機です。
DC-9537は、パッチアプリケーターとパッチカッター（ロータリーダイカッターでも可）により構成されています。パッチアプリケーターは、2重層のタック紙の剥離紙を取りながらバキュウムシリンダーに吸引し決められた長さに切断し用紙の定位置に貼り付けます。パッチカッターは、用紙に貼り付けられたタック紙部分にフレキシブルダイを用いてハーフカットします。パッチアプリケーターとパッチカッター（ロータリーダイカッター）は連動装置にて連動又は単独運転が可能です。
貼り付けする２重層タック紙の種類を変える事により返信用宛名ラベル、医療関係の検査ラベル、メンバーカード（2回通しにて表面にラミネート用フィルムを貼る事が出来ます。）、駐車場等のウインドーステッカー、IDカード，タグ等が加工出来ます。
- パッチアプリケーター
- 給紙シャフト . . . . .パウダーブレーキによるテンションコントロールシステム
- 排紙シャフト . . . . .トルクリミッター方式
- フォームデプス . . .カセット交換方式（8.5吋～１５吋）
- ラベルデプス . . . .チェンジギア方式（50mm～100mmフォームデプスによる）
- 折りテーブル . . . .ベルトコンベアー ※パッチアプリケーターの加工見本
- 用紙の搬送 . . . . .ピンベルト
- 紙幅 . . . . . . . . . . .８吋～１７吋
- 速度 . . . . . . . . . . .１２０００枚／時間（12吋カセット）
- パッチカッター
- フォームデプス . . . カセット交換方式 ダイロール（マグネットシリンダー）及び圧胴
- ブレード . . . . . . . . フレキシブルダイ
- 用紙の搬送 . . . . . ピンベルト
- 折りテーブル . . . . .ベルトコンベアー
